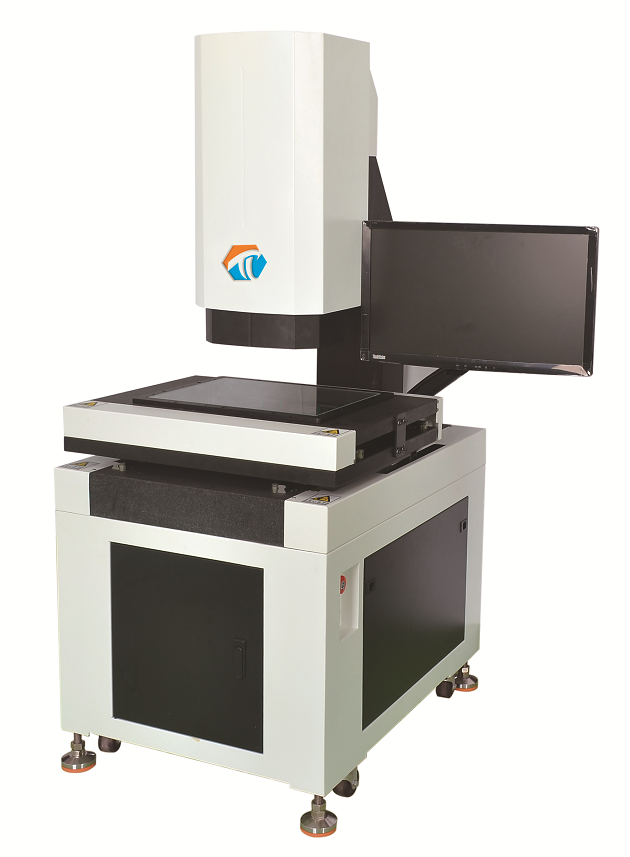

大視野拚接一鍵測量儀
來源： 閱讀量：179 時間：2021.03.16
軟件介紹
完全自主研發，軟件界麵簡潔、功能強大，易學習；采用我司自主研發的畸變校正技術，保證在視野的各位置、各角度測量結果穩定精準；自主研發的圖像拚接技術，保證拚接誤差小於0.003mm。
（特殊軟件功能可接受定製 ）
用戶程序：
(一)自動匹配工件，任意放置，一鍵測量。可自動搜索匹配並調出用戶程序。可框選建立匹配、多個位置框選組合建立匹配、用測量元素建立匹配、可導入CAD建立匹配。可建立程序組，實現工件多個麵翻麵測量。
(二)全麵的測量元素：
點、高點、線、高線、圓（中心坐標，半徑、直徑、真圓度、周長、麵積，大半徑、小半徑）、弧、矩形（中心坐標，長、寬、周長、麵積）、橢圓（中心坐標，長軸、短軸、周長、麵積）、鍵槽（中心坐標，長、寬、周長、麵積）、導入CAD輪廓掃描比對、輪廓PV、麵積對比、圓柱直徑、密封圈（通過周長計算半徑、密封圈大半徑、小半徑、厚度）、測量結果再計算（大值、小值、平均值、求和）、二維碼識別、條碼識別。
(三)標注：
距離、X距離、Y距離、半徑、直徑、角度。
(四)形狀誤差評定：
直線度、圓度。
(五)位置誤差評定：
平行度、垂直度、對稱度、同心度、位置度。
(六)坐標係轉換
笛卡爾坐標（X，Y）與極坐標（R，θ）可方便選擇。可即時轉換測量值的基本單位mm、inch、mil。 坐標平移、坐標旋轉，建立工件坐標係。
(七)測數據
可以自定義EXCEL模板，可以指定輸出單元格。軟件自帶CPK模板，可以計算Mean、Maximum、Minimum、Cp、Cpkl、Cpku、Cpk。
(八)其他

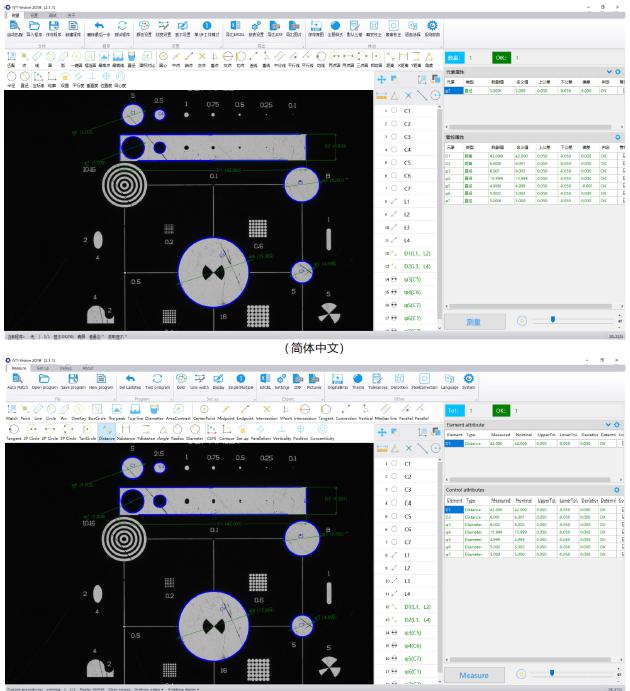

1、軟件語言：多國語言可選，語言包開放，可定義翻譯修改。
2、 圖像和繪圖區共用，所見即所得，可自定義：顏色、線寬、字體大小、背景顏色。
3、對焦輔助、燈光輔助功能，減少人為誤差。
4、合格/不合格（OK/NG），並報警提示，可語音輸出：OK、NG。
5、 可快速掃描輪廓，並導出到CAD。
6、 可選配IO卡，外觸發測量並OK NG 信號輸出。

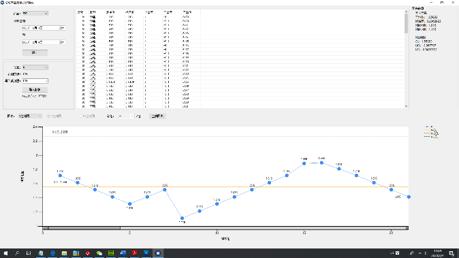

(九)SPC：

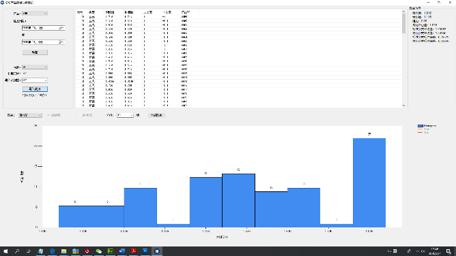

包括：直方圖、Cpk趨勢圖、X控製圖、Xbar-R控製圖、Xmedian-R控製圖、X-Rs控製圖。
一鍵式測量儀的優勢
1、友好操作，低成本
提高操作效率、降低人工成本、避免人為誤差
減少試樣固定、擺放、校位、對焦、調光、運動控製，視野範圍內批量自動測量等提高測量效率。
2、操作培訓簡便、使用門檻低、測試效率高，可節省人工成本
成本 | 其他測量儀器 | 一鍵式測量儀 |
節省培訓成本 | 學會測量儀的操作需要花費相當長的時間； | 僅需一鍵，任何人都可以測量，操作簡單； |
擔心熟練測試人員流失，造成“脫節”現象； | ||
降低使用成本 | 局限於專業熟練的測試人員，薪資要求高（5000元/月）； | 任何人都可操作，普工即可滿足要求（2500元/月）； |
測試效率成本 | 測量需要移動工作台來拾取特征尺寸，所需時間隨關鍵特征尺寸數量的增加而增加，一個生產車間需要配備5~10台機器，每台至少配備1~2個熟練的操作人員；累積每年操作工時2000小時 | 無需移動工作台、固定試樣、重複對焦、瞬間測量視野範圍內所有尺寸，一台閃測儀、一個普工即可；累積每年操作工時100小時 |
3、測量誤差小。避免操作方式、試樣擺放、測量順序等人為失誤因素，有效消除因人為造成的測量誤差
人為誤差元素 | 其他測量儀器 | 一鍵式測量儀 |
測量方式 | 測試人員不熟悉軟件和機器，造成測量方式誤差 | 自動記憶和儲存測量方式、取點位置，自動擺正測試方向，且自動執行，有效消除人為誤差 |
測試人員心態變化，易造成測量精度和穩定性偏差 | 自動、機械化測量消除人為誤差 | |
工作距離和景深短，需要重複自動對焦，存在誤判和機械誤差可能性 | 高景深雙側遠心鏡頭，允許試樣存在 | |
不同測試人員因操作習慣、聚焦清晰度、取點方式、照明光線強度等方麵差異，造成測量數據有偏差 | 記憶並自動執行相同的測量模式、取點方式、光學照明強度等 | |
試樣擺放 | 擺放位置與方向不一樣 | 無需任何夾具、產品可任意擺放 |
夾具移位、取點位置移動導致坐標原點有偏差 | 軟件自動調整試樣位置和方向進行精準測量 | |
取點位置、測試圖元順序錯亂 | 自動、機械化測量 |
