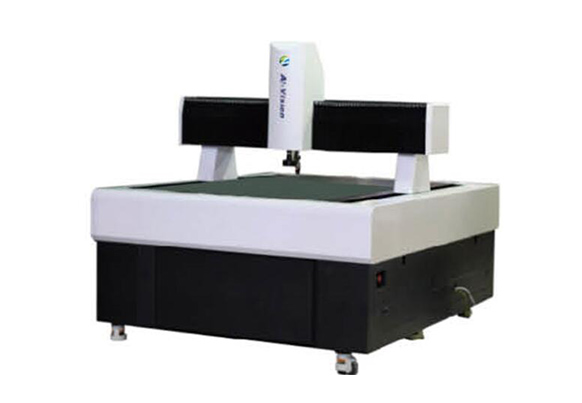

NCV全自動大量程型影像測量儀
來源： 閱讀量：280 時間：2021.03.16
儀器特點
1、整機底座、立柱、橋梁均采用天然高精密優質大理石製作，精度高，穩定性強；
2、全新龍門型結構設計，外觀整潔、直觀、大方；
3、采用英國雷尼紹開放式光柵係統，高精度、高速度、高穩定性；
4、采用日本鬆下伺服控製係統，經久耐用；
5、P級直線導軌；高精密研磨絲杆傳動，運行平穩，噪音低，速度快；
6、采用美國750TV高清彩色CCD，成像效果非常佳；
7、采用STEP-ZOOM定格卡位連續變倍鏡頭，變倍率無需校正，大大提高了工作效率及測量精度，影像放大30X--200X；

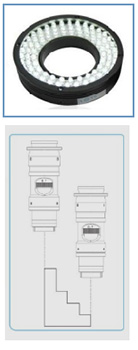

8、底光和表麵光采用可調試LED冷光源，可分區程控；
9、可選配日本KEYENCE激光係統和英國RENISHAW探測係統，結合軟件可進行大量程、高精度3D測量；
10、Z軸“零段差技術”，保證了不同焦距的平麵精度不受影響；
11、測量軟件：采用本公司自行研發的功能強大的3D測量軟件，可以方便快捷的對各種工件進行精準量測，為用戶提供了完善的測量解決方案；
12、程序自動測量、自動對焦、自動尋邊、自動程控燈光，減少人工幹預；
型號規格及技術參數
機台型號 | NCV-600 | NCV-800 | NCV-1200 | NCV-1500 | NCV-2000 |
(X/Y/Z)量測行程 | 500*600*200 | 600*800*200 | 1000*1200*200 | 1200*1500*200 | 1500*2000*200 |
全機尺寸 | 1500×1200×1800 | 1750×1300×1800 | 2100×1650×1800 | 2400×1850×1800 | 2950×2100×1800 |
機台承重量 | 30Kg | 30Kg | 30Kg | 30Kg | 30Kg |
CCD | 美國750TV高清彩色CCD | ||||
鏡頭 | STEP-ZOOM定格卡位變倍鏡頭(變換倍率無需校正) | ||||
量測係統 | INSPECT3D-CNC | ||||
光學尺分辨率 | 0.0001mm | ||||
X/Y量測精度 | (2.8+L/200)um | ||||
Z軸精度 | 3um | ||||
重複性 | 2um | ||||
電源供給 | 220V±10% 50/60Hz | ||||
重量(KG) | 約2000 | ||||
機台配置
序號 | 名稱 | 規格/品牌 | 單位 | 數量 | 備注 |
1 | 機身、工作台 | 00級天然大理石底座、工作台和立柱 | 套 | 1 | |
2 | CCD | 美國750TV高清彩色CCD | 個 | 1 | |
3 | 鏡頭 | STEP-ZOOM定格卡位連續變倍鏡頭 | 個 | 1 | |
4 | 光柵尺 | 0.1um高精度金屬光柵尺 | 套 | 3 | |
5 | 馬達 | 日本鬆下伺服係統 | 套 | 3 | |
6 | 絲杆 | 台灣TBI研磨級靜音絲杆 | 個 | 1 | |
7 | 導軌 | 日本THK H級高精度導軌 | 個 | 1 | |
8 | 限位開關 | 歐姆龍光電開關 | 個 | 6 | |
9 | 軟件（加密鎖） | INSPECT3D-CNC | 套 | 1 | |
10 | 運動控製器 | UWC4000I | 塊 | 1 | |
11 | 探針係統 | 英國雷尼紹探測係統 | 套 | 1 | 選配 |
12 | 激光係統 | 日本KEYENCE高精度激光 | 套 | 1 | 選配 |
13 | 電腦 | CPU:I3 主板：華碩P8H81/內存4G/硬盤:120G固態/光驅:16XDVD/顯示器；AOC 22寸LCD； | 套 | 1 |
軟件特點

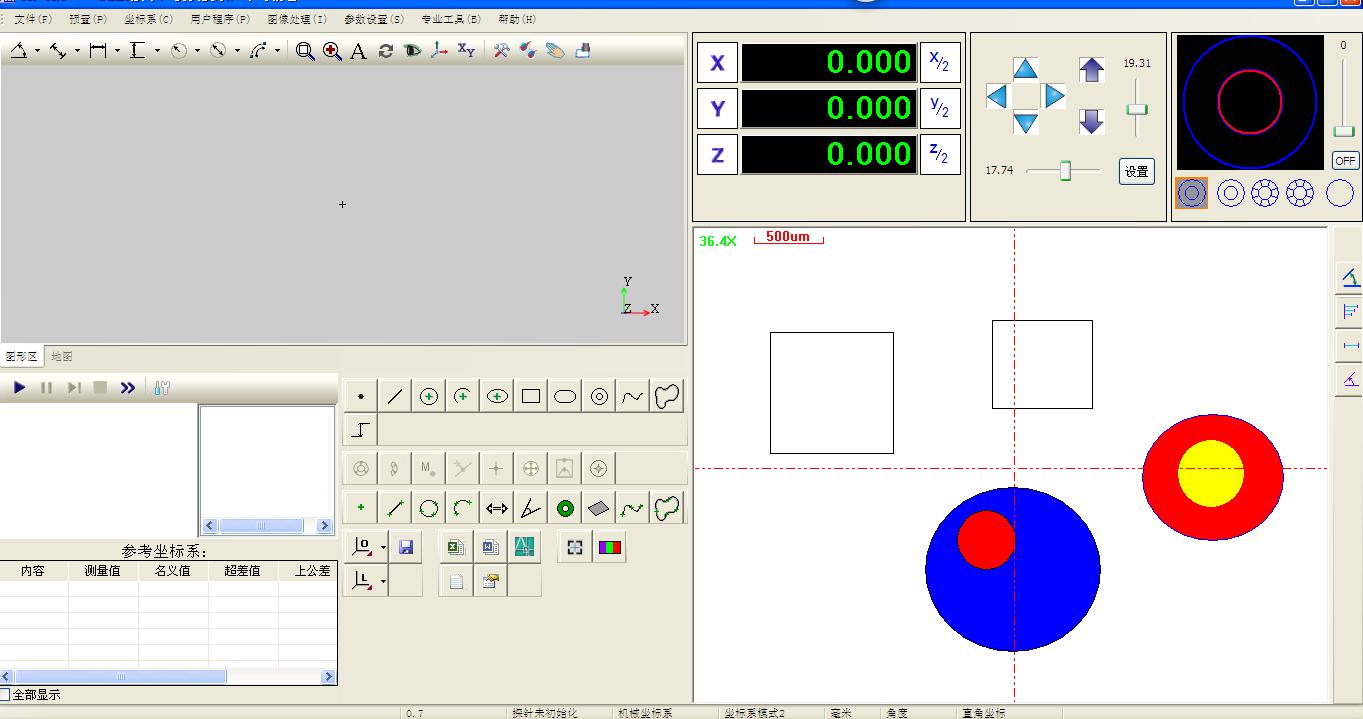

一、完美支持Win7操作係統
二、完整的幾何測量功能
2D元素：點、線、圓、圓弧、橢圓、矩形、鍵槽、圓環、曲線
|
三、強大的構造功能
構造：點、線、圓、圓弧、橢圓、矩形、鍵槽、圓環、曲線、平麵、圓柱、圓錐、距離、角度
|

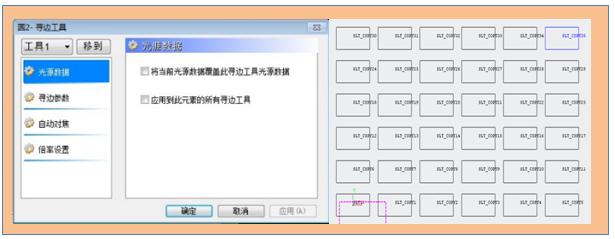

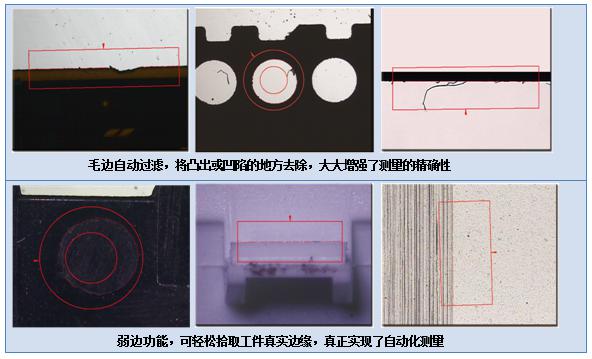

四、強大的毛邊、弱邊抓取功能

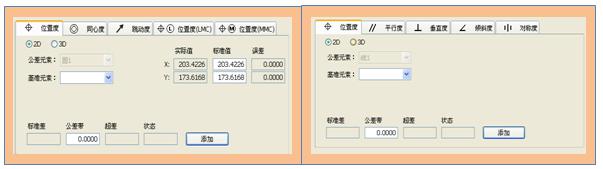

五、完整的公差評價體係

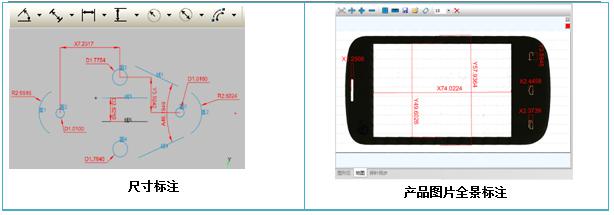

六、尺寸標注、產品圖片全景標注

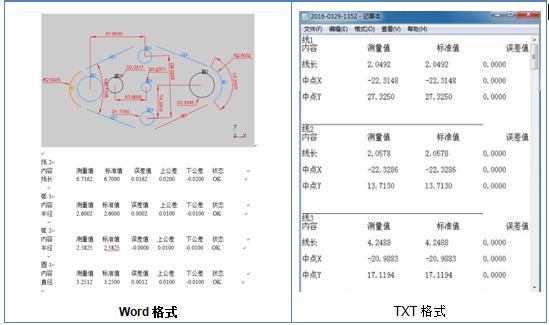

七、簡單實用的報表功能
可輸出WORD、EXCEL、TXT、DXF等多種多樣的報告
八、工件全景圖形掃描，GPS導航，快速找到需測量的位置

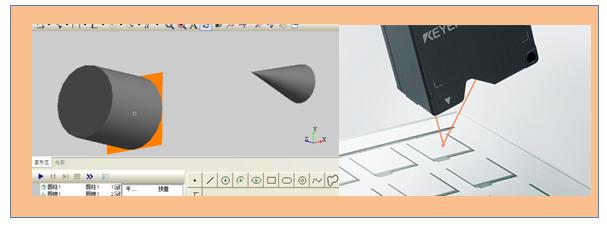

九、完美的3D測量支持，可同時支持接觸式測頭和激光器
圖形以3維顯示和操作，更為直觀；
支持影像取點測量3D元素；
元素數據以三維顯示；

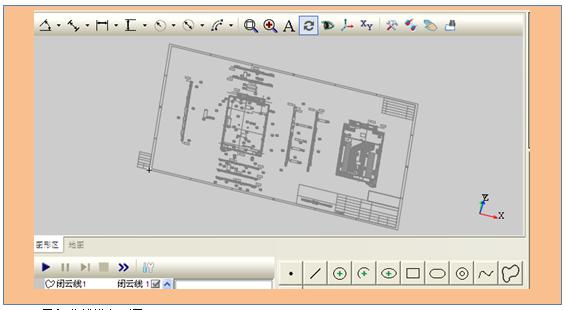

十、強大的CAD導入和導出功能
可同時導入10萬個元素；
簡化了DXF導入編程的過程；
可以修改CAD默認設置；
可導出IGES檔案
支持Gerber文件導入測量，減輕PCB板測量的編程工作量
可導入曲線進行測量
十一、實用強大的編程功能
1、支持一機編程多機使用；
2、支持元素重新測量，與其相關聯的構造、幾何運算、公差判定會自動更新，簡單省時高效；
3、可對程序的燈光、倍率、高度等進行快速修改；
4、程序陣列、平移、旋轉：對有規律的元素測量，隻需測量一個，其餘的可通過陣列、平移、旋轉來完成，省時高效；
5、同在一個屏幕下的元素，機器無需運動，一次性自動測完；
6、可自動判斷產品的NG/OK，並用顏色標識測量超差的位置；

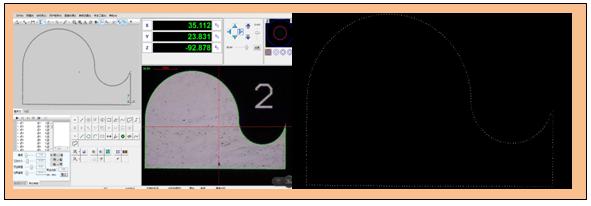

十二、逆向工程
強大的掃描功能結合CAD支持功能，使得逆向更為現實，僅需給出一個起點和一個終點，即可自動進行輪廓掃描；
